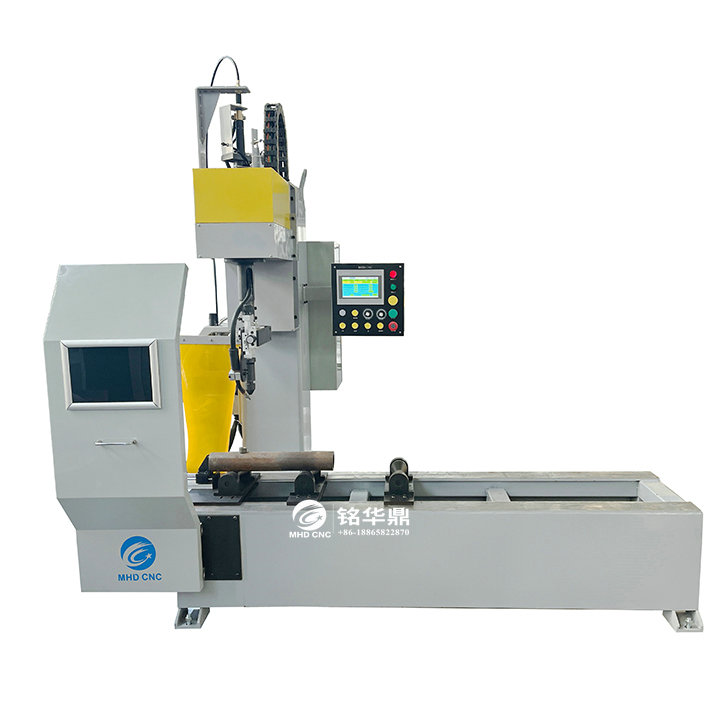

數控油口自動焊接專機
I.油口焊接機設計任務:

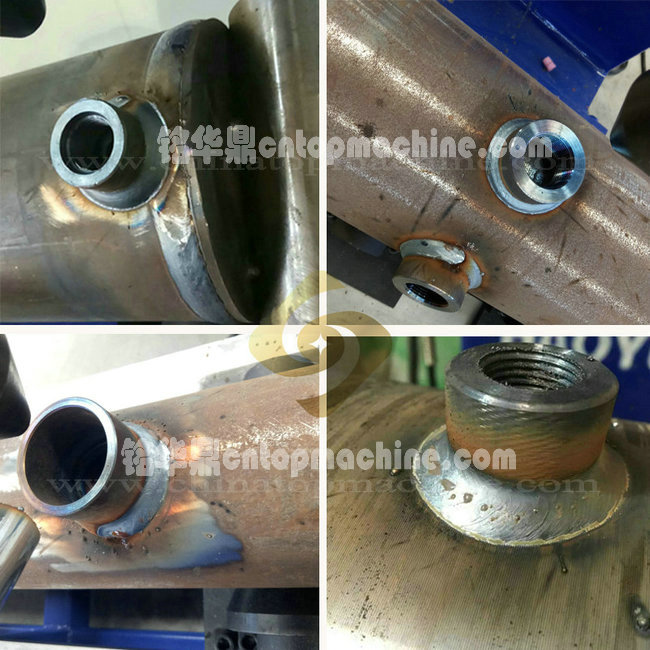

1. 數控油口焊接專機應滿足油缸多種油口環形焊縫自動焊接，保證焊接熔深規范均勻一致，焊縫成型均勻美觀。
2.用戶可單獨購買油缸環縫自動焊接專機，用戶油缸缸筒的自動焊接。
II.焊接工藝及基本構思:
1.焊槍成一定角度可上下、左右和角度調整，工件固定, 焊槍旋轉。
2.工件由夾具定位中心，保證焊縫位置不發生偏移，無需預先點焊。
3.采用西門子PLC控制整機運行，由數控系統控制機頭旋轉。電機采用松下伺服驅動器驅動。
4.旋轉機頭由松下伺服電動帶動上下移動，焊接時落下，上下料時提起。
5.數控油口自動焊接專機設備構成：上部安裝可旋轉的送絲機構、機身、焊槍旋轉機構、焊槍夾持機構、旋轉機頭電動進給機構。
III.數控油口自動焊接專機控制系統:
1.采用西門子PLC機作為控制核心，控制焊接各程序執行。觸摸屏作為輸入輸出界面，焊接長度、引收弧時間、焊接電壓、焊接電流及焊接速度等均可通過界面輸入。
2.焊接起始點自動檢測，焊完后自動回原位。
3.每一動作的調整都有手動和自動兩種功能。
IV.主機技術參數:
1 | 焊槍轉速 | 0.2-5r.p.m 無級可調 |
2 | 電機功率 | 0.4KW |
3 | 焊接電流 | 100-350A 60％暫載率 |
4 | 缸筒直徑 | 80mm-300mm |
5 | 工件油嘴直徑 | 30mm-100mm |
6 | 適用工件長度 | 1000-3000mm |
7 | 生產率 | 1件/分鐘 |
